产品编码：80300-AT001
¥15000
提高舒适性和驾驶乐趣

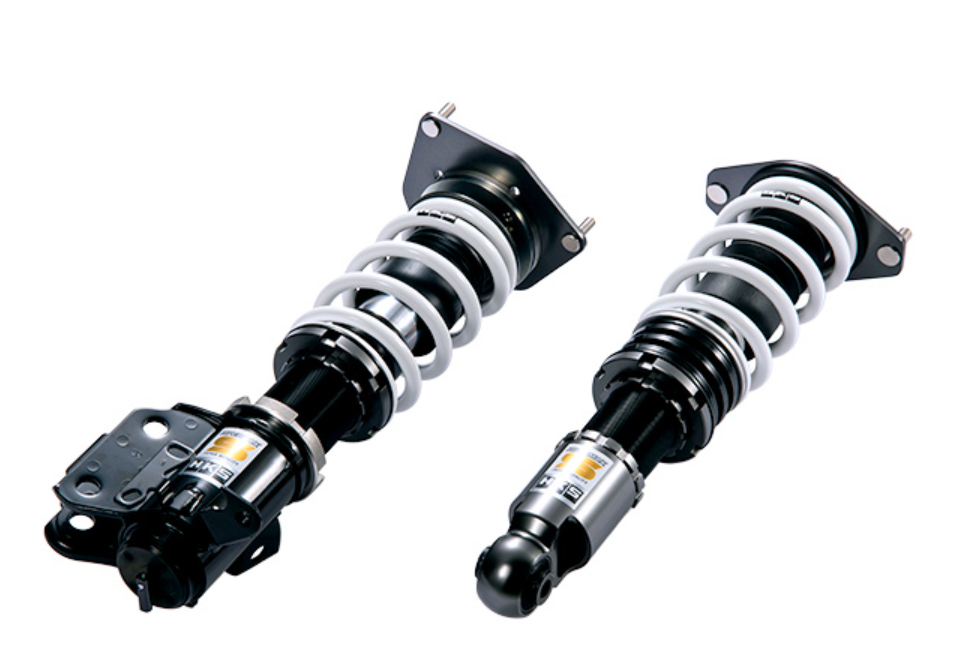

图片为ZN6
■ 适配/安装信息
| 发动机号 | FA20 |
|---|---|
| 年 款 | 12/04 - |
| 备 注 |
■ 式样
| 前 | 后 | |
|---|---|---|
| 阻尼力调节 | 30段 | 30段 |
| 基础阀门 | - | - |
| 全长调节 | 〇 | 〇 |
| 塔顶 | 鱼眼 | 橡胶 |
| 倒立／正立 | 倒立 | 正立 |
| 避震／弹簧构成 | 一体式 | 一体式 |
| 出货时弹力变更 | 不可 | 不可 |
| 使用工具调节阻尼力 | - | - |
|
辅助弹簧 (弹力系数N/mm) |
- | 〇 (19.8) |
| 出货时※2 | 测试时 | 最大上限～最大下限※3 | 可能行驶上限～可能行驶下限※4 | ||
|---|---|---|---|---|---|
| 前 | 车高※1 | 655 | 639 | 671 ～ 613 | 671 ～ 613 |
| 原厂比 | -16 | -32 | 0 ～ -58 | 0 ～ -58 | |
| 后 | 车高※1 | 663 | 644 | 675 ～ 622 | 675 ～ 622 |
| 原厂比 | -12 | -31 | 0 ～ -53 | 0 ～ -53 | |
※1. 从地面到翼子板的高度。
※2. 出货时车高是根据HKS公司内的全部套件设定的组合的参考测定值数据。(本公司推荐的高度。)
※3. 可以调整的范围（但是，这个情况下的下限的行驶是不符合安全基准的，请注意。
即使在此调整范围内，根据车辆高度，它也可能会干扰车身等，从而可能妨碍驾驶。
请注意，保修不包括因车辆高度低于出厂高度而导致的阻尼器漏油等问题。 )
※4. 不干涉行驶的可能范围。（仅限于轮胎轮毂尺寸没有变化的情况下。）
注）.数据可能因为车辆个体差别、安装条件等产生变化。
■ 套件信息
● 完整套件设定弹簧
| 前 | 后 | |
|---|---|---|
| 弹力系数N／mm(kgf/mm) | 49 ( 5.0 ) | 49 ( 5.0 ) |
| 自由长度(mm) | 170 | 170 |
| 弹簧类型 | 直卷筒型 | 直卷筒型 |
| 弹力系数变更推荐范围N／mm(kgf/mm) | - | - |
● 阻尼规格
| 前 | 后 | |
|---|---|---|
| 阻尼力(伸长侧／缩减侧)N※ | 471 / 304 | 343 / 363 |
| 出货时轮胎位置 | 15 | 15 |
| 阻尼残留行程(伸长侧／缩减侧)mm | 42 / 45 | 49 / 57 |
※ 阻尼力值为活塞速度0.1m/s时的数值。
● 设定数据
| 前 | 后 | |||||||
|---|---|---|---|---|---|---|---|---|
| 出货时 | 测试时 |
行驶可能上限 ※ |
行驶可能下限 ※ |
出货时 | 测试时 |
行驶可能上限 ※ |
行驶可能下限 ※ |
|
|
外壳长度 （mm） |
230 | 215 | 246 | 204 | 255 | 240 | 268 | 240 |
| 弹簧套件长度（mm） | 160 | ← | 160 | 174 | 204 | ← | 204 | 221 |
|
弯曲尺寸 （mm） |
51 | 36 | 67 | 11 | 53 | 38 | 66 | 21 |
| 杠杆比 | 1.06 | 1.28 | ||||||
※ 有关行驶可能上限・行驶可能下限。请参考上方的：※3。
■ 测试车辆信息
| 前 | 后 | ||
|---|---|---|---|
| 车重（手册值）kg | 669 | 507 | |
| 轮胎尺寸（气压）kPa | 225 / 40 - 18 ( 240 ) | 255 / 35 - 18 ( 240 ) | |
| 轮毂尺寸 | 8.0 JJ × 18 inset 48 | 9.0 JJ × 18 inset 52 | |
|
矫正 （前束角／外倾角） |
测试时 | in 0 mm / -1°35' | in 0.5 mm / -2°30' |
| 基准值 | in 0 ± 3 mm / -0°00' ± 0°45' | in 2 ± 3 mm / -1°12' ± 0°45' | |
※ 本社的测定值。
■构成图 ※可能会进行式样变更。
■ 要点
由86（BRZ）的家用版本更新而来。
通过灵活移动悬架，可以在任何路面使用，日常行驶更加舒适。
此外，即使在运动驾驶下也可以轻松感受汽车的运动并享受操作感。
虽然车身的移动量变大，但通过设置，即使在极限范围内也能抑制车身姿势的突然变化，从而确保您可以安全地享受运动驾驶。。
重新对内部部件进行升级，可以保证1年2万公里保修。
因为出货时匹配了前期86车型。因此其他车型请测试后配合车高调整。
●有关安装时的加工
需要对后阻尼力调整的切口进行加工（后部内置）。
